土地污染治理好氧生態修復氣體系統解決方案-山東大成機械多級離心鼓風機成套設備應用

應用背景

隨著國民經濟的發展、城市人口的增加、城區面積的擴大，我國城市生活垃圾產生量保持穩步增長的趨勢。根據2007年統計數據，中國城市生活垃圾產生量為1.6億噸。在城市生活垃圾的處理方式中，填埋、堆肥、焚燒和其他分別占垃圾量的76.3%，2.6%，12.1%和9.0%，因此垃圾填埋是我國生活垃圾處理的最主要方式。根據建設部統計，中國產生的這些生活垃圾中，44%進入衛生填埋場，5%被焚燒處置，2%被堆肥處理，29%被簡易填埋，另外20%被隨意丟棄、傾倒。目前大量生活垃圾運到城郊裸露堆放，歷年堆存量高達40多億噸，侵占土地5億多平方米，有200多個城市受生活垃圾的包圍的困擾。簡易填埋、堆置等均應歸為非控填埋，簡易填埋場、簡易堆放場則均稱為非正規垃圾填埋場。由此可知，中國城市生活垃圾中僅有44%進入受控填埋場，而有近一半(49%)的填埋場(堆放場)處于失控狀態。國家環保局統計，全國固體廢棄物堆存占地和毀田200萬畝，每年因土壤污染造成的經濟損失達200億元。

技術原理

好氧生態修復技術是一種在好氧條件下加速垃圾的生物降解，以達到對垃圾填埋場生態修復目標的成套技術。

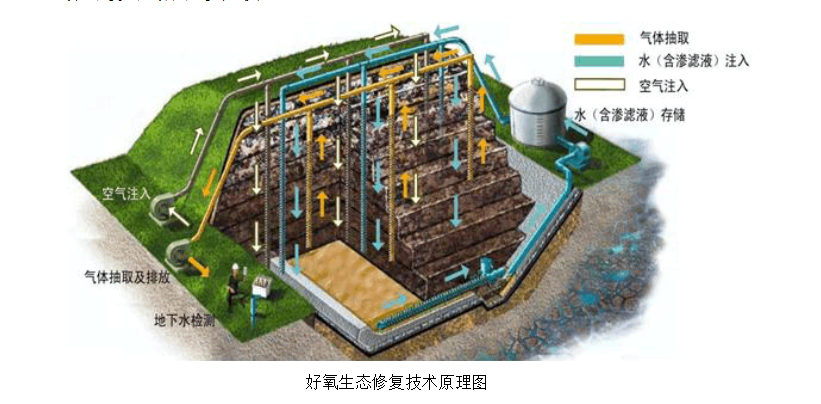

好氧生態修復技術的基本原理是將垃圾填埋場視為一個巨大的容器,在填埋堆體中埋設注氣井、注液井和排氣井，使用多級離心風機，通過管道和注氣井，向垃圾填埋場中注入空氣，空氣中的氧參與垃圾中有機質的降解反應，在氧氣和水的參與下，通過以好氧為主的生物反應、生物化學反應、化學反應和物理作用，使垃圾中的可降解有機物快速降解，同時將收集的滲濾液和其他液體回注至垃圾堆體，使堆體中的有機物在適宜的含氧量、溫度、濕度條件下，經好氧微生物的作用快速降解，使垃圾達到穩定狀態，縮短垃圾分解的時間，垃圾中的污染物濃度大幅度降低，消除其對環境的污染。



系統結構

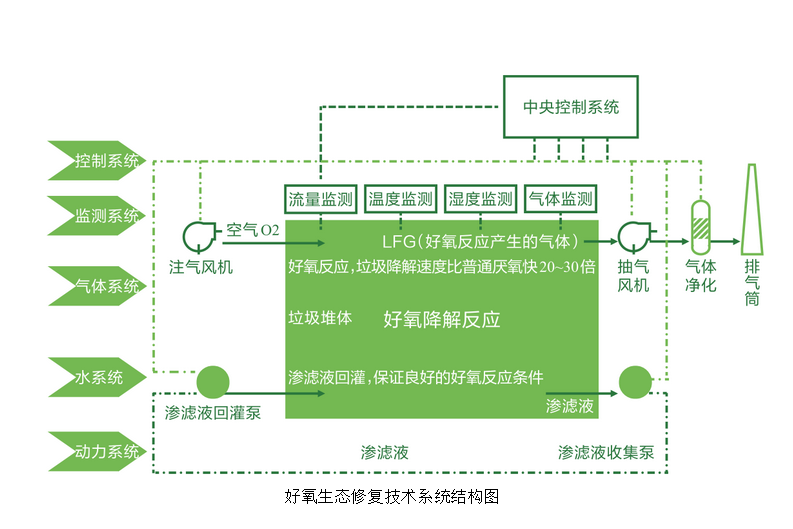

好氧生態修復技術系統主要由5部分組成:氣體系統、液體系統、監測系統、控制系統、動力及輔助系統。

好氧生態修復氣體系統

氣體系統包括注氣/抽氣系統和氣體凈化系統，也是該技術的核心系統。氣體系統是指為了實現垃圾填埋場的好氧修復，向垃圾堆體中注入空氣，并將反應生成的垃圾填埋氣體抽取出來，處理達標后排入大氣中，從而保證正常的好氧修復工藝和物質循環的系統。

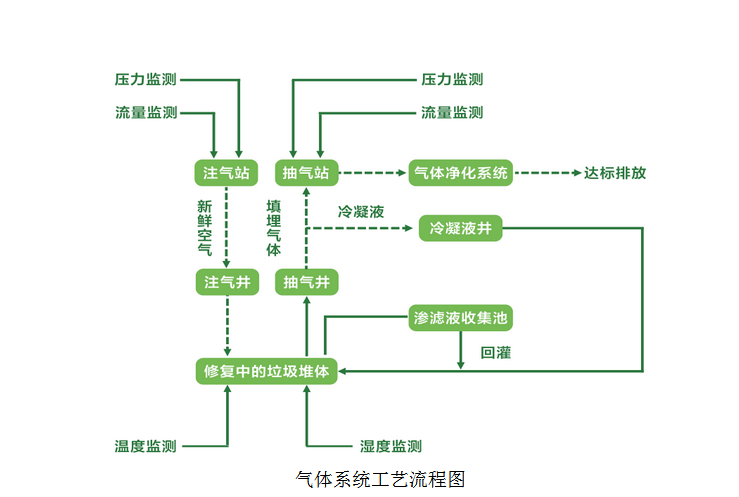

清潔空氣經注氣多級離心風機加壓進入配氣站，分配到各二級管道中，最終注入到垃圾堆體。空氣加壓后溫度升高，需經換熱器降溫。

堆體內的氣體經過氣水分離后進入抽氣多級離心風機，由風機抽吸至氣體凈化器進行洗滌、消除異味，最終排放至大氣。

抽氣、注氣管道設置流量計和壓力表，現場顯示瞬時流量、累積流量以及氣壓，并將信號遠傳至中控室上位機中。

此外，為了實時監測垃圾堆體內氣體濃度，監測井中布設氣體采樣管，并通過AEMS分析氣體成份及濃度，為抽氣、注氣設備運行提供數據支持。氣體成份及濃度監測數據遠傳至中控室上位機。

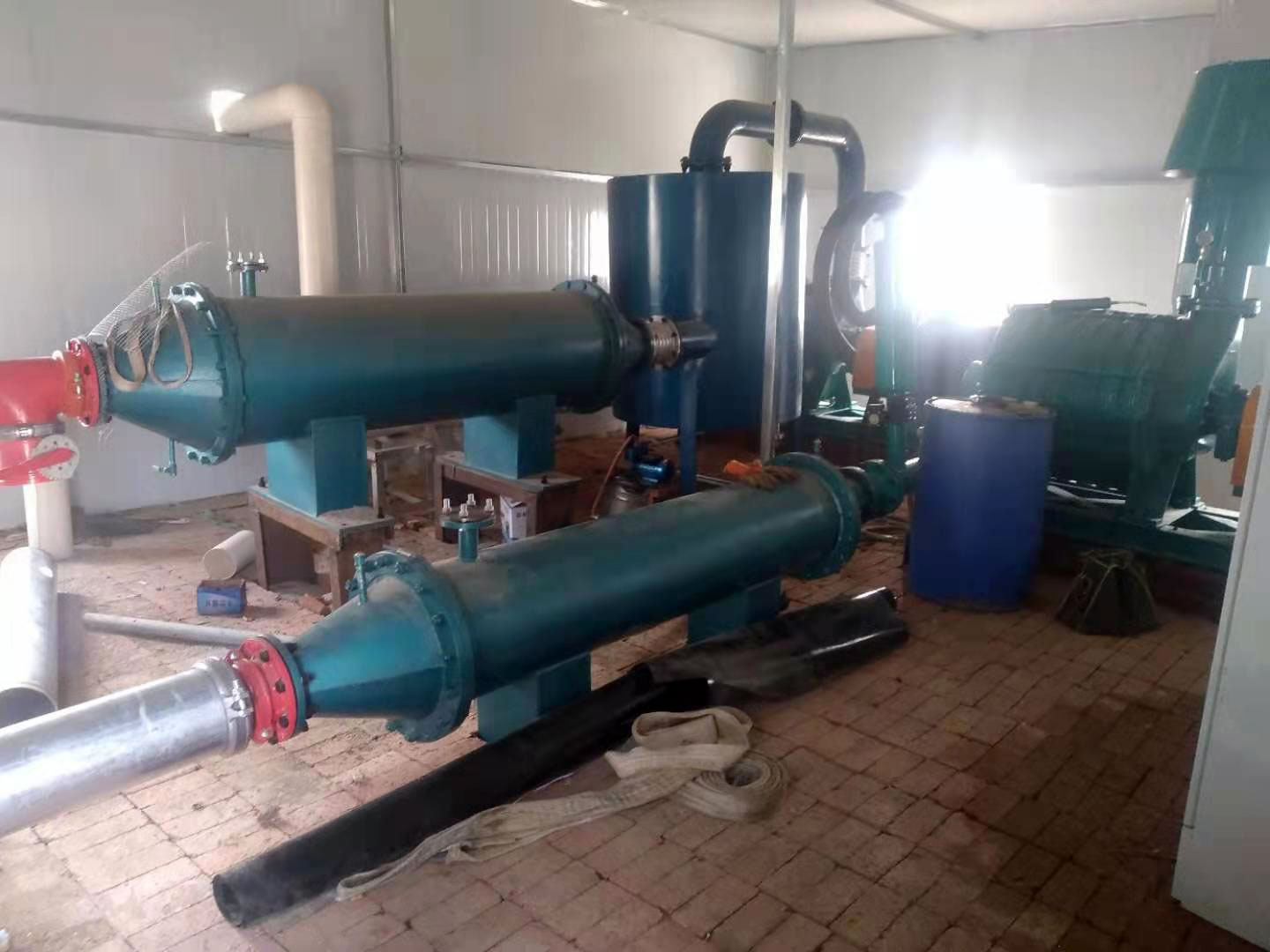

氣體系統設備安裝現場圖





抽氣/注氣子系統

注氣子系統作用是通過注氣多級離心風機將空氣通過管路注入注氣井中，以提高垃圾堆體的含氧量、保證好氧修復正常進行和加速堆體降解。

抽氣子系統作用是抽取好氧反應過程中生成的垃圾填埋氣和未參與反應或過量的空氣。兩者相結合組成一個空氣循環系統。

為了防止管道積水、堵塞，抽氣、注氣子系統可根據工作情況相互切換使用。

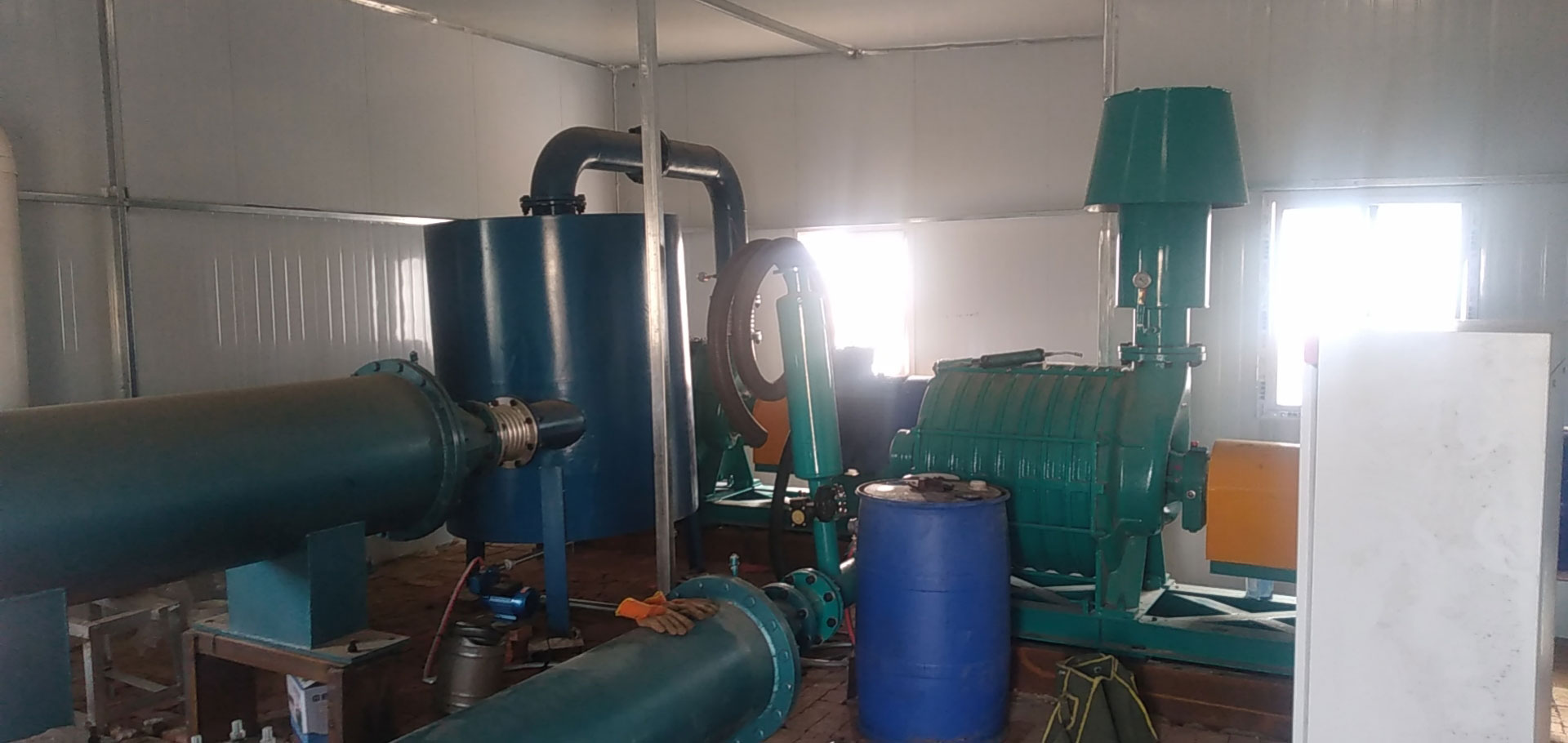

抽氣/注氣子系統與氣體凈化系統風機現場圖

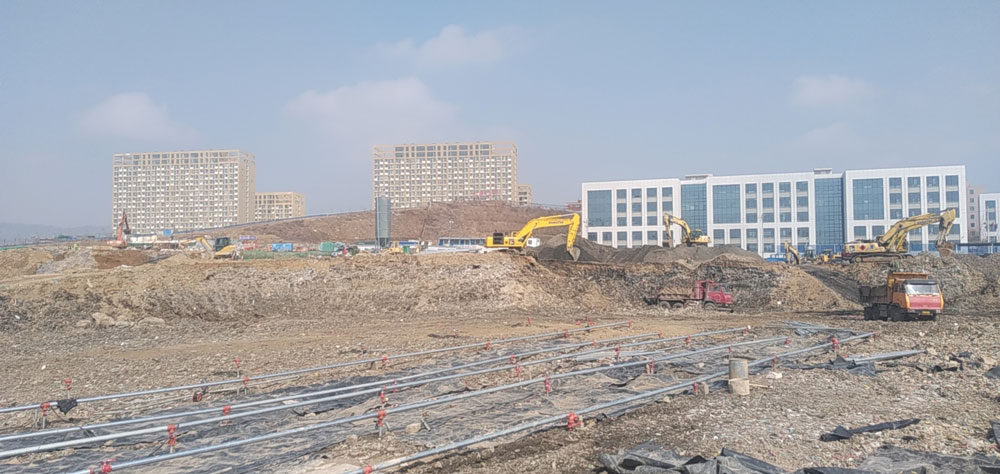

抽氣/注氣子系統現場管路圖

氣體凈化子系統

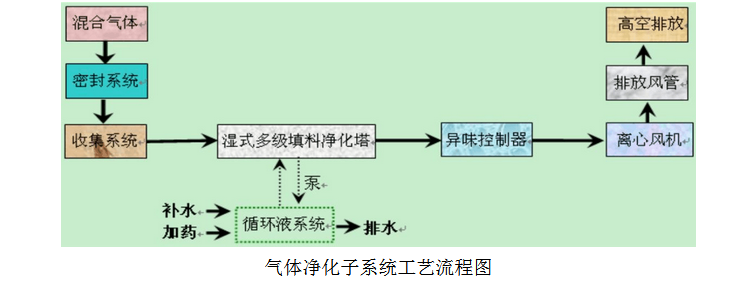

抽氣子系統抽出來的混合氣體，通過多級離心風機送至氣體凈化系統進行處理。氣體凈化系統主體為多級填料濕式凈化塔，混合氣體在塔內經過噴淋洗滌、降塵、降溫和脫水后排入下一級處理單元。塔內脫水填料層是凈化塔的核心組成部分，起到分離氣液的作用，同時還可以攔截廢氣中粉塵、顆粒物和絮狀物。多級填料濕式凈化塔為圓形塔體，由貯液箱、水泵、填料層、噴淋段、進風段、布氣層、支撐層、脫水填料層、出風段和排水系統等組成。

山東大成機械科技有限公司成立于八十年代中期，是國內重點鼓風機生產企業，國家高新技術認證企業(證書編號：GR202037001332)。公司位于山東省濟南市章丘區城東工業園。現有固定資產捌仟萬元，廠區占地面積70000m2。目前公司已成為羅茨鼓風機、多級離心鼓風機、空氣懸浮離心鼓風機、磁懸浮離心鼓風機等產品研發、設計、生產、銷售為一體的鼓風機專業企業。公司產品已通過ISO9001國際質量管理體系認證和CE認證。

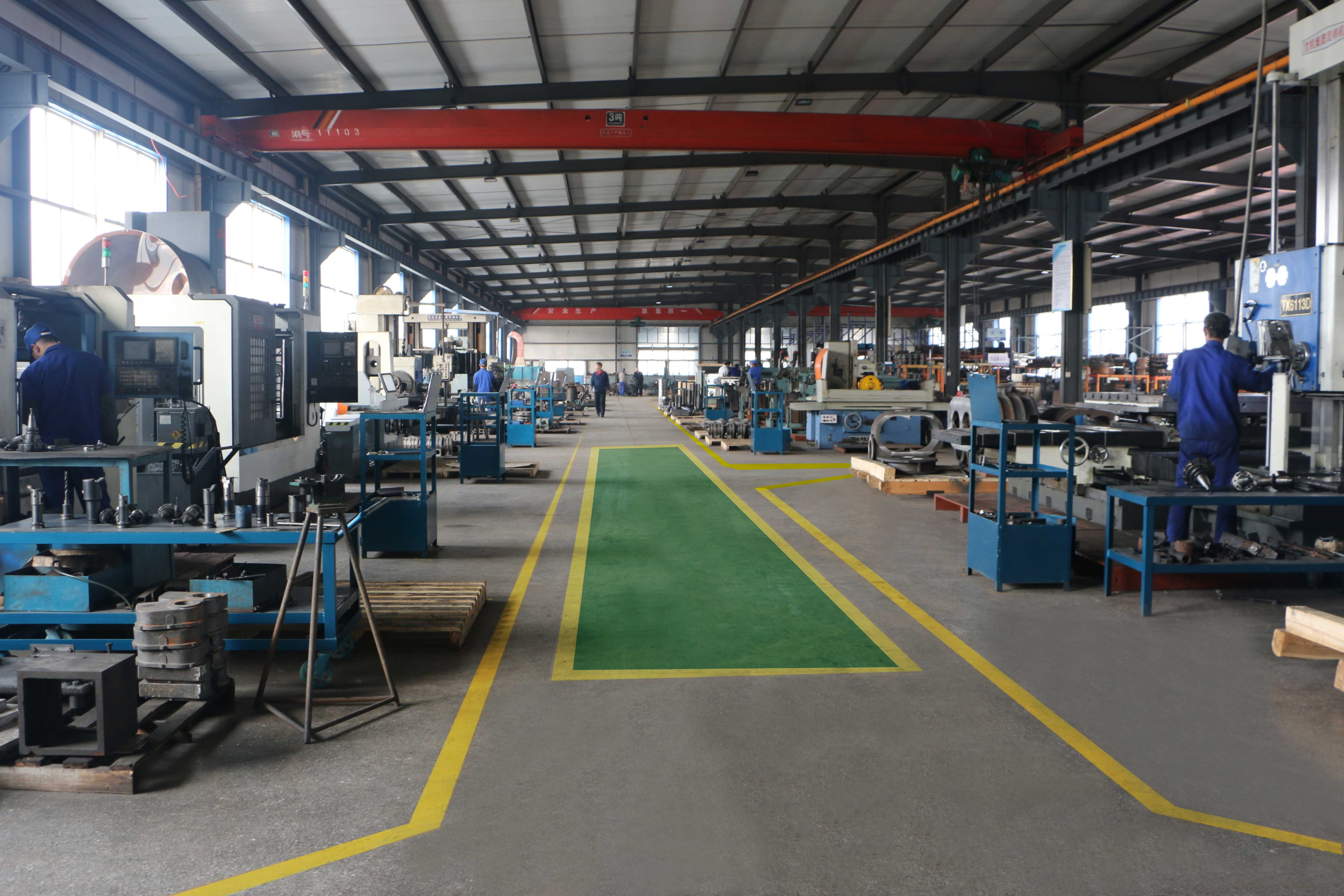

山東大成機械加工車間

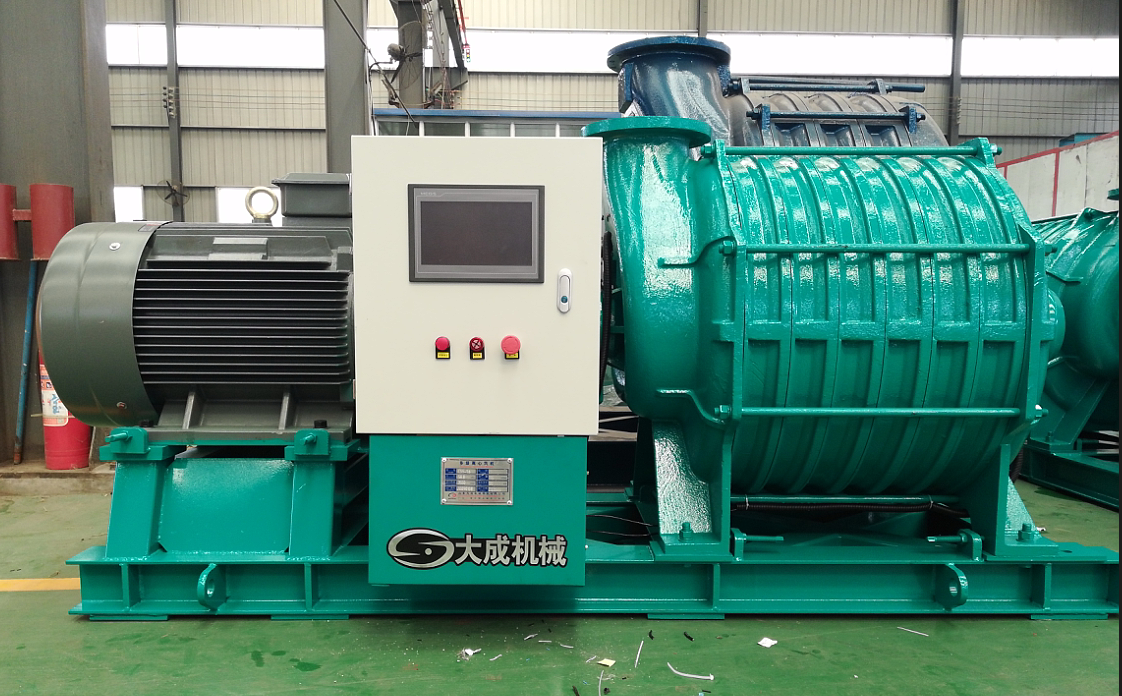

山東大成機械多級離心風機

山東大成機械科技有限公司針對土地污染治理現狀，多地區實地考察，獲得一線數據，總結并完善了生態修復氣體系統成套設備技術解決方案，并在北京、青島等城市垃圾填滿項目獲得了廣泛應用；我們可根據用戶實際工況需要專門訂制；歡迎廣大客戶蒞臨指導參觀，聯系電話：，
